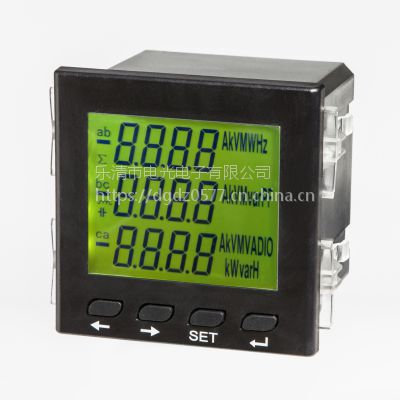

产品名称：三相多功能电力仪表

产品概述：
     多功能电力仪表是在消化国外进口同类产品的技术基础上，根据我国对电力设备的运行和计算机智能化监控要求而设计的，该产品集电流表、电压表、功率表、功率因数表、电度表为一体的综合电量监测仪表，RS485通讯接口将该仪表联接到监测中心的计算机网络，是适合我国工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。
     多功能电力仪表专用于50/60Hz供电系统电量参数的综合采集；测量并显示三相电压、三相电流、有功功率、无功功率，功率因数，频率、有功电能(累积)和无功电能(累积)，电能量数值仅作为企业内部二级计量考核、核算用，不作计价计量、付费使用

标准配置：
⑴仪表测量电网上高/低压三相电流，三相电压，有功功率，无功功率，功率因数，频率，有功电能，无功电能。
⑵标准CT，PT或电压信号直接输入。
⑶宽范围交直流通用电源AC/DC80-265V或AC 220V。
⑷采用宽视角、带白色背光的LCD和LED两种规格的显示方式,所有仪表参数均可通过显示面板按键设定。
⑸具有RS-485通讯接口(光隔),ModBus RTU通讯规约
⑹采用盘面开孔式安装方式. (LCD尺寸仅120*120和96*96两种)
外型尺寸：120*120mm 96*96mm 80*80mm 72*72mm
开孔尺寸：112*112mm 91*91mm 76*76mm 67*67mm

性    能

参    数

订货示例：
例1三相多功能电力仪表
信号输入：AC380V(输入电压)100/***(电流变比)
接线方式：三相四线
工作电源：AC220V或AC/DC80-265V
其他:（未做说明按照默认出厂设置）

例2三相多功能电力仪表
信号输入：AC10/0.1KV(输入电压)100/***(电流变比)
接线方式：三相三线
工作电源：AC220V或AC/DC80-265V
其他:（未做说明按照默认出厂设置）
